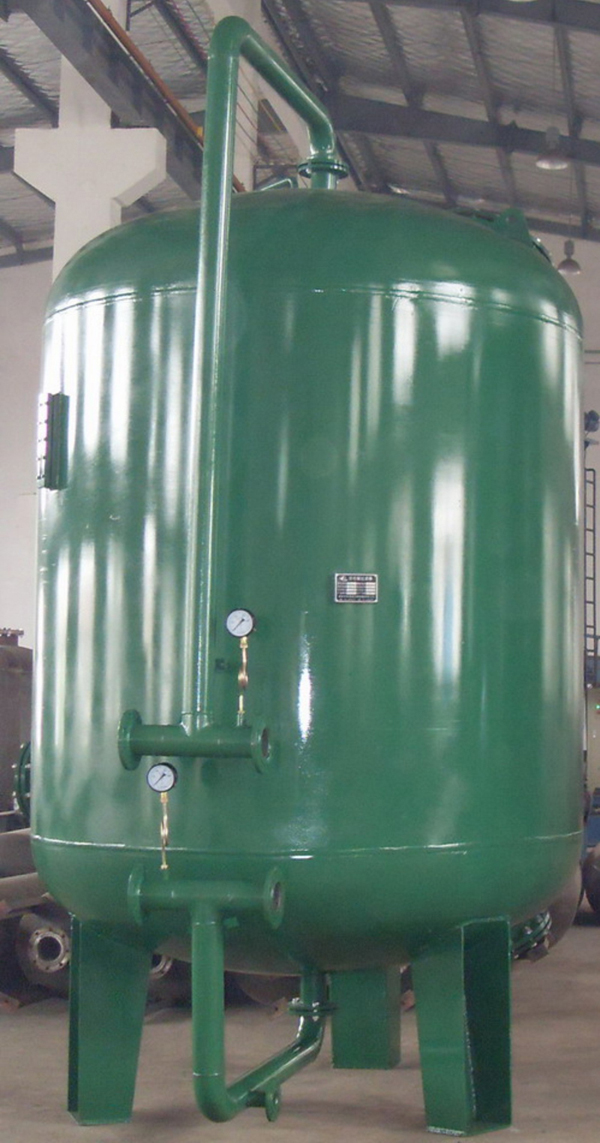

石英砂过滤器

石英砂过滤器是将需过滤的水经泵升压后(约0．6MPa)通过滤层达到过滤目的，所以又称压力式过滤器。按进水方式可分为单流式机械过滤器和双流式机械过滤器。前者水流方向自上而下，后者却是上下两端进水，中部出水。按滤料装填情况，又可分为单层滤料机械过滤器和双层(多层)机械过滤器。

石英砂过滤可用于离子交换法软化、除盐系统的预处理，反渗透装置的前置过滤；生活、工业污、废水过滤处理及水质要求不高的工业给水粗过滤及游泳池水过滤等，滤料粒度规格视水质要求而定，用于软化除盐的预处理时，石英砂为0.5~1.0mm，无烟煤为1.2~1.6mm。

工作原理

石英砂过滤器筒体内以不同粒径的滤料，从下至上按大小压实排列。当水流自上往下流过滤层时，水中含有的悬浮物质流进上层滤料形成的微小孔隙，受到吸附和机械阻流作用，悬浮物被滤料表层所截留。同时，这些被截留的悬浮物之间又发生“重叠”和“架桥”作用，在滤层表面形成薄膜，继续发生过滤作用。这即是所谓滤料表层的薄膜过滤效应。这种薄膜过滤效应不但表层存在，而当水流进入中间滤料层时也产生这种截留作用。与表层的薄膜过滤效应不同的是，这种中间截留作用称之为渗透过滤作用。

此外，由于滤料彼此之间紧密排列，水中的悬浮物颗粒流经滤料颗粒形成的曲曲弯弯孔道时，有更多的机会和时间与滤料表面相互碰撞和接触，于是水中的悬浮物红滤料的颗粒表面絮凝相互粘附，发生接触混凝作用。

过滤的工作原理是通过薄膜过滤—渗透过滤—接触混凝等过程，使水质得到净化处理。

技术参数

石黄沙层高 mm	200	150	150	100	600
粒径 mm	10-20	5-10	2.5-5.0	1.0-2.5	0.5-1.0
备注	下封头按实际高度填装20-25鹅卵石
顺序	由底层依次填装(按本表)

外形参数

型号	石英砂		设计出力 t/h	设备净重 kg	H	H1	DH1	DH2	DH3	DH4	DH5	DH6	φ1	φ2	φ3	φ4	a	b	α	运行重量 kg
型号	层高 mm	直径 mm	设计出力 t/h	设备净重 kg	H	H1	DH1	DH2	DH3	DH4	DH5	DH6	φ1	φ2	φ3	φ4	a	b	α	运行重量 kg
YTSY-500/2	1200	其次为2.5’5’10’20等主要规格为;0.5-1.0	2	520	2530	750	40	40	40	40	40	32	480	12	487	12	120	110	20	2050
YTSY-800/5	1200		5	664	2950	850	50	50	50	50	50	40	750	13	750	13	130	100	20	3280
YTSY-1000/8	1200		8	880	3000	900	80	80	80	80	80	40	990	18	990	18	160	125	20	4960
YTSY-1500/18	1200		18	1506	3200	1025	80	80	80	80	80	50	1500	20	1500	20	180	140	20	10960
YTSY-2000/32	1200		32	2455	3700	1050	100	100	100	100	100	80	1800	22	1800	22	258	200	20	18780
YTSY-2200/38	1200		38	2700	3900	1050	100	100	100	100	100	80	2000	22	2000	22	258	200	20	20658
YTSY-2500/50	1200		50	4179	4100	1150	125	125	125	125	125	100	2000	24	2000	24	350	300	20	28860
YTSY-3000/70	1200		70	6355	4200	1200	150	150	150	150	150	100	2400	27	2400	27	400	300	20	42780
YTSY-3200/80	1200		80	7550	4700	1200	150	150	150	150	150	100	2400	30	2400	30	450	350	20	51680

供货说明

1、本设备所配阀门为闸阀，用户如需要选用其它阀门须在订货时说明本公司可为其代购。

2、本设备需衬胶处理时，所配阀门为衬胶隔膜阀，用户若需采用其它类型的阀门，应在订货时注明型号，本公司可为其代购。

3、设备内滤料由用户自理，本公司也可为其代购。

4、用户如需其它要求，本公司也可按其要求进行设计制造。

5、安装使用前请详细阅读本公司安装使用说明书。
